camunda-bpm-platform 使用手册

📄字数 4.7K

👁️阅读量 加载中...

本文档将介绍如何使用 camunda-bpm-platform v7.18.0 在 spring-boot-web 应用中连接 XuguDB，并部署 BPMN 和 DMN 模型，开启、处理流程实例等功能。

框架名称	适配起始版本	官网地址	源框架下载地址	XuguDB框架下载	demo程序地址
camunda-bpm-platform	7.18.0	camunda 官网	camunda 源码	版本发布	xugu-camunda-bpm-platform

提示

其他支持版本可详见版本发布列表

一、使用说明

1.1 下载 camunda-bpm-platform 虚谷适配源码

1. 访问虚谷数据库开放源代码仓库，选择所需版本分支。

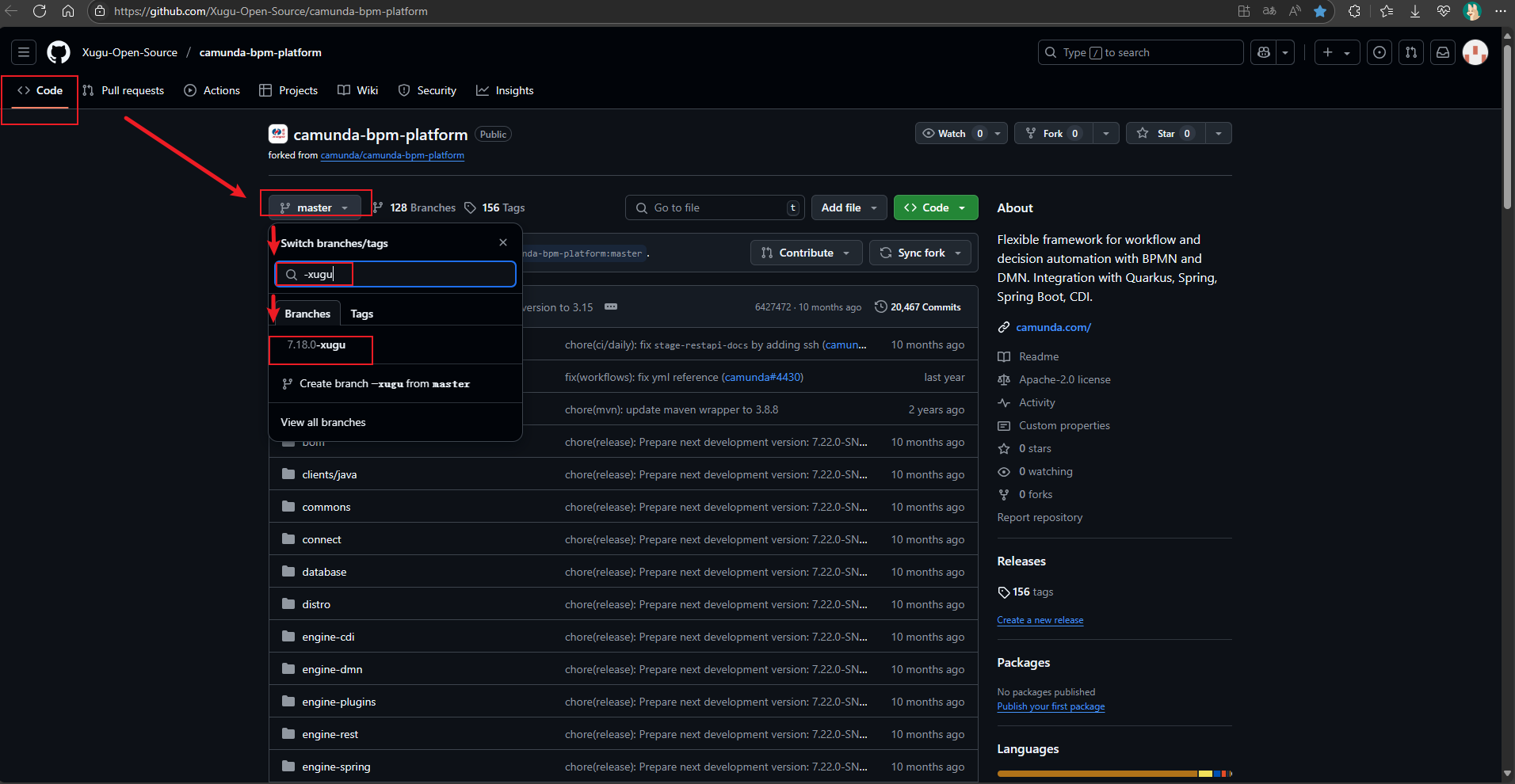

   图 1.1 虚谷camunda-bpm-platform仓库分支选择

2. 直接下载当前分支源码（本地未安装 Git）。

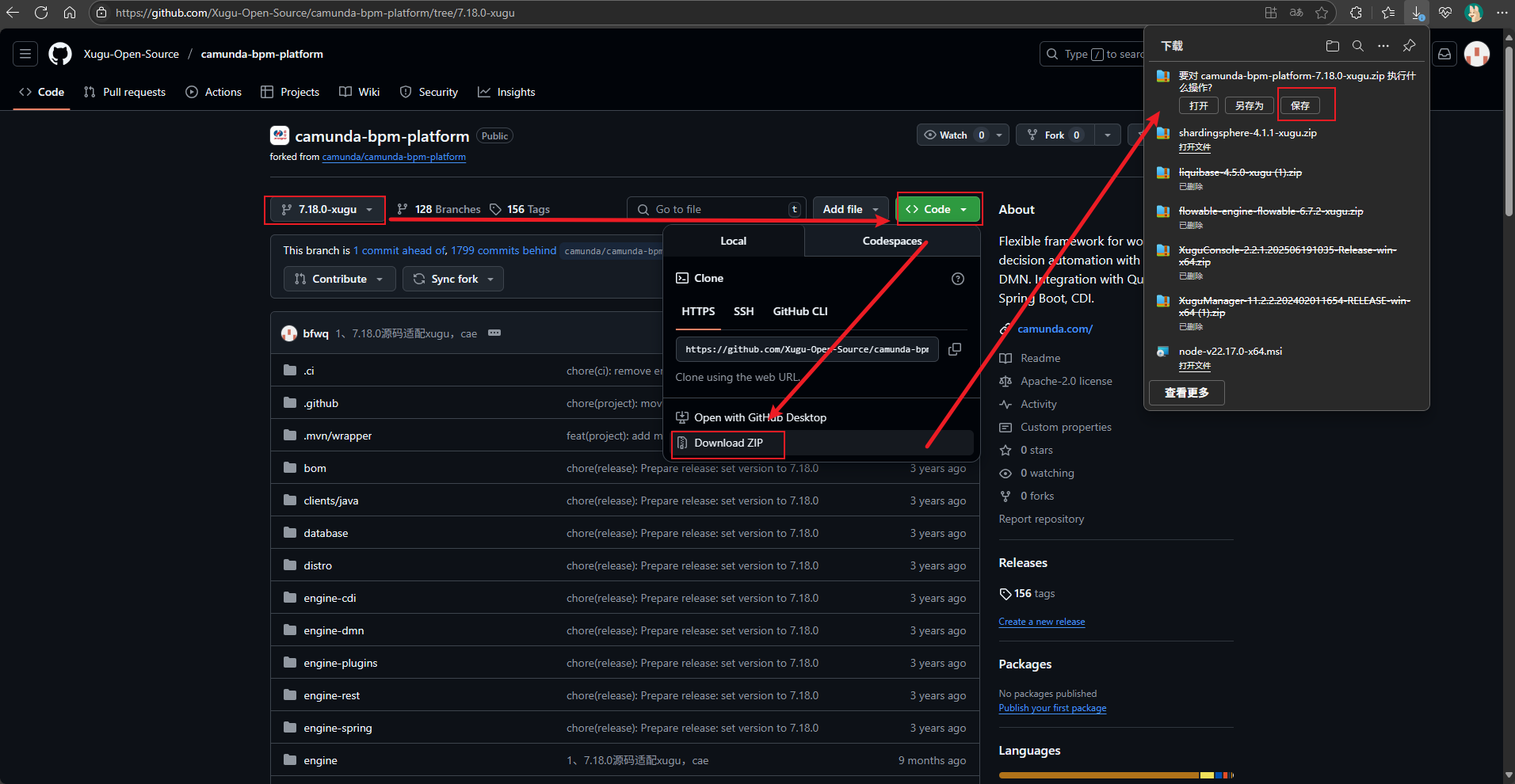

   图 1.2 虚谷camunda-bpm-platform分支代码下载

1.2 安装 camunda-bpm-platform 到本地 Maven 仓库

1. 推荐使用 JDK-11 和 Maven-3.6.x 运行环境，ui 模块编译需要 Node.js-16。

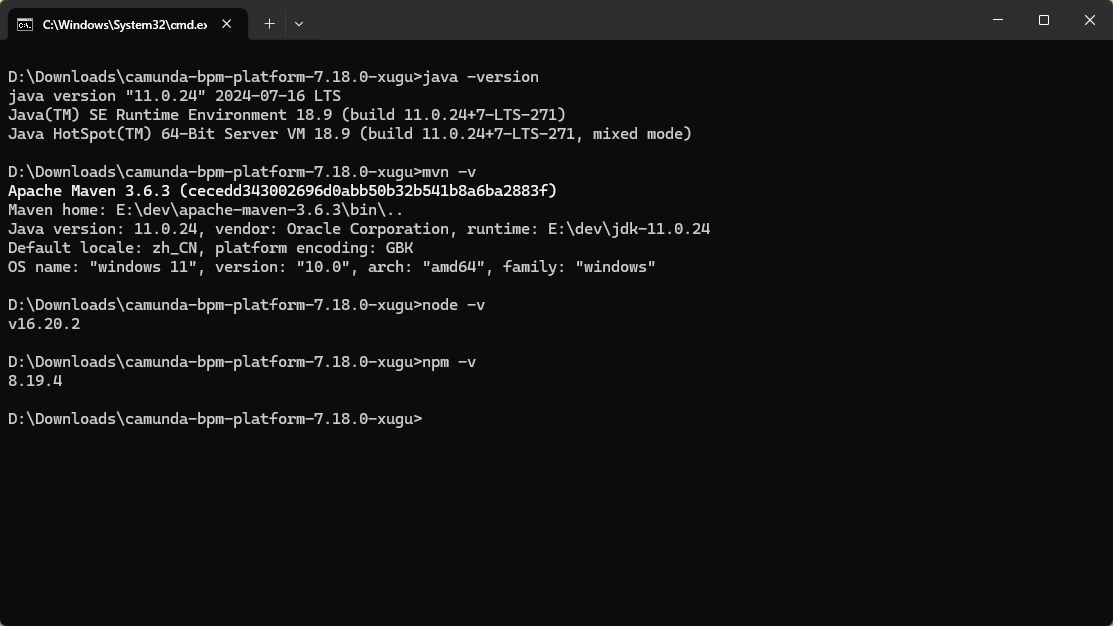

   图 1.3 camunda-bpm-platform源码编译环境

2. 使用 Maven 命令 mvn clean install -Dmaven.test.skip=true -pl !webapps 安装 camunda-bpm-platform 到本地 Maven 仓库，出现 BUILD SUCCESS 即安装成功。

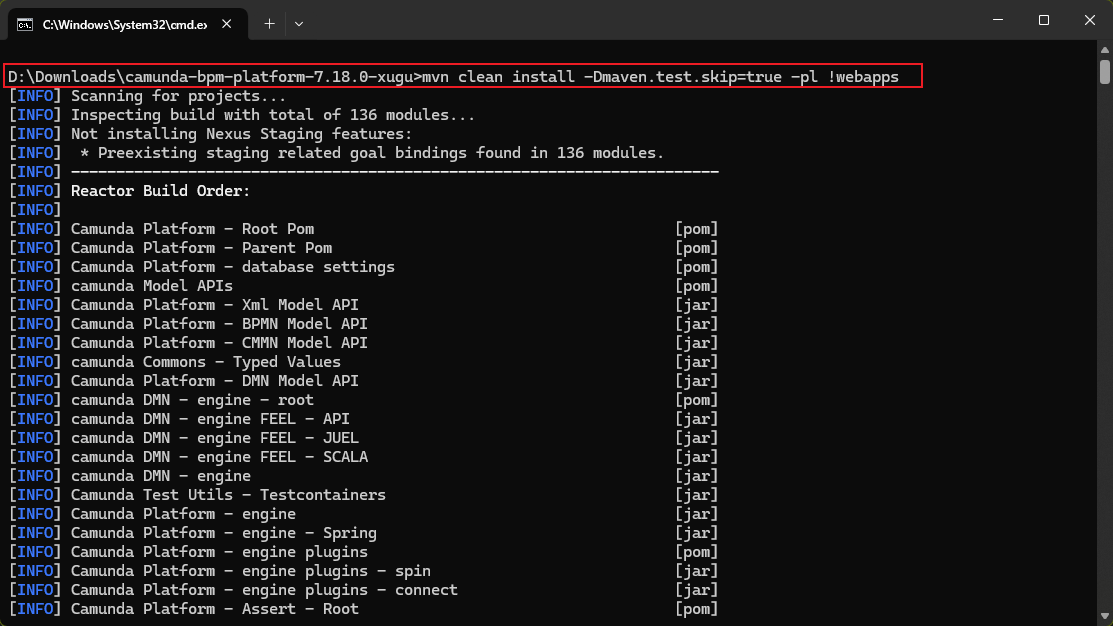

   图 1.4 camunda-bpm-platform本地maven仓库部署

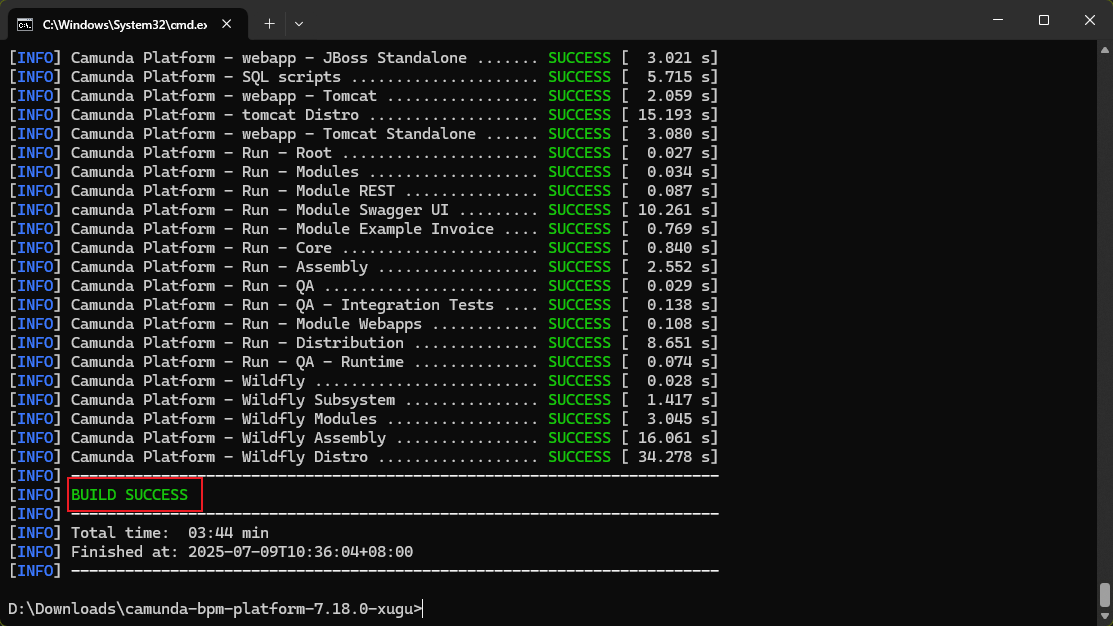

   图 1.5 camunda-bpm-platform本地maven仓库部署成功

二、连接示例

2.1 前提条件

• 计算机已安装 JDK 1.8 和 Maven。
• 计算机已安装 IntelliJ IDEA。
• 计算机已安装 DBManager 或者 xgconsole。
• 计算机已部署 XuguDB 12.0.0 或有能连接访问的虚谷数据库实例。
• 桌面建模器（非必需）：Camunda Desktop Modeler

提示

本文档示例程序运行使用的软件为 IntelliJ IDEA 2025.1.2 (Community Edition)，也可以按照自己的喜好选择其它开发工具运行此示例程序。

2.2 操作步骤

• 导入 xugu-camunda-bpm-platform 项目到 IDEA 中。
• 修改 xugu-camunda-bpm-platform 项目中数据库连接信息。
• 运行 xugu-camunda-bpm-platform 项目。

提示

本文是在 Windows 环境中进行操作说明的，如果使用的是其它操作环境，那么与本文中的步骤可能存在不同。

2.2.1 导入 xugu-camunda-bpm-platform 项目到 IDEA 中

1. 参考 IntelliJ IDEA 官方文档，导入项目。

   1. 启动 IntelliJ IDEA。 如果欢迎屏幕打开，请选择左侧栏目中项目（Projects）-> 右侧选项打开（Open）。 否则，请转到左上角主菜单的 文件（File）-> 打开（Open）。
   2. 在打开的对话框中，选择下载的源代码、库目录下的二级目录 xugu-camunda-bpm-platform7.18.0 ，然后点击 Select Folder 打开。

2. 项目结构设置

   1. 更改项目 SDK 设置：参考 SDK | IntelliJ IDEA 文档，请点击右上角工具栏上的齿轮⚙设置按钮并选择项目结构按钮（Project Structure...）。 或者，前往 文件（File）-> 项目结构（Project Structure...） 或按 Ctrl+Alt+Shift+S。

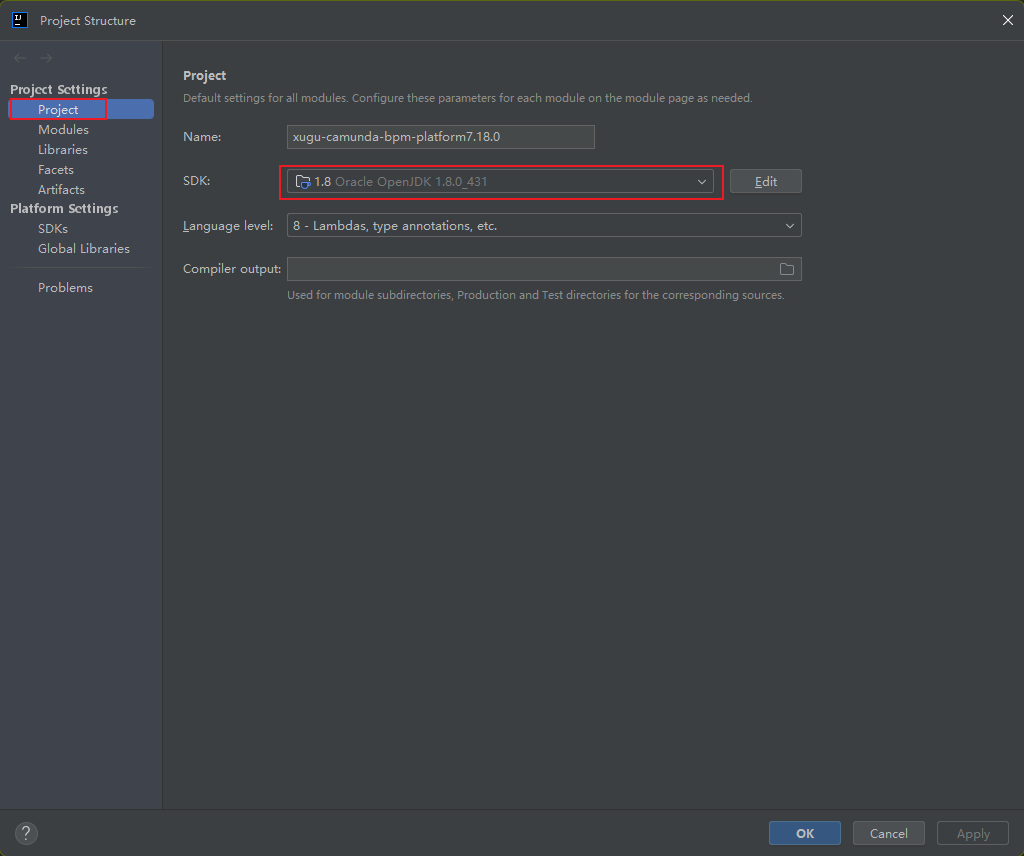

      图 2.1 xugu-camunda-bpm-platform项目JDK设置

   2. 项目 Maven 设置：参考 Maven | IntelliJ IDEA 文档，文件 -> 设置 -> 构建、执行、部署 -> 构建工具 -> Maven。

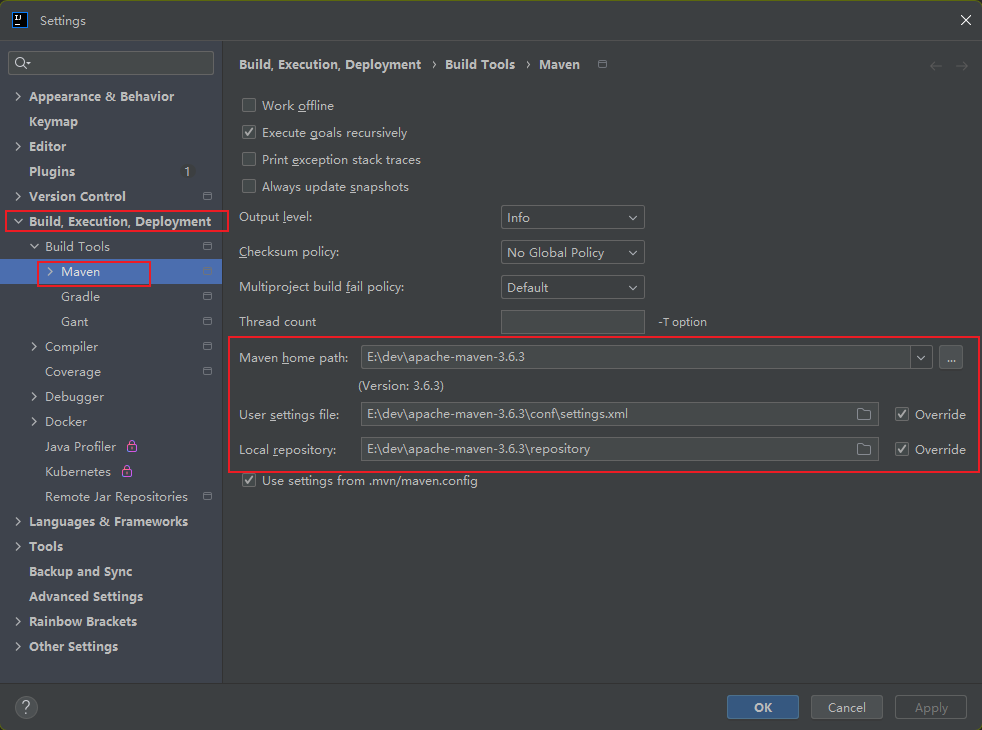

      图 2.2 xugu-camunda-bpm-platform项目Maven设置

3. 检查 pom.xml 依赖设置

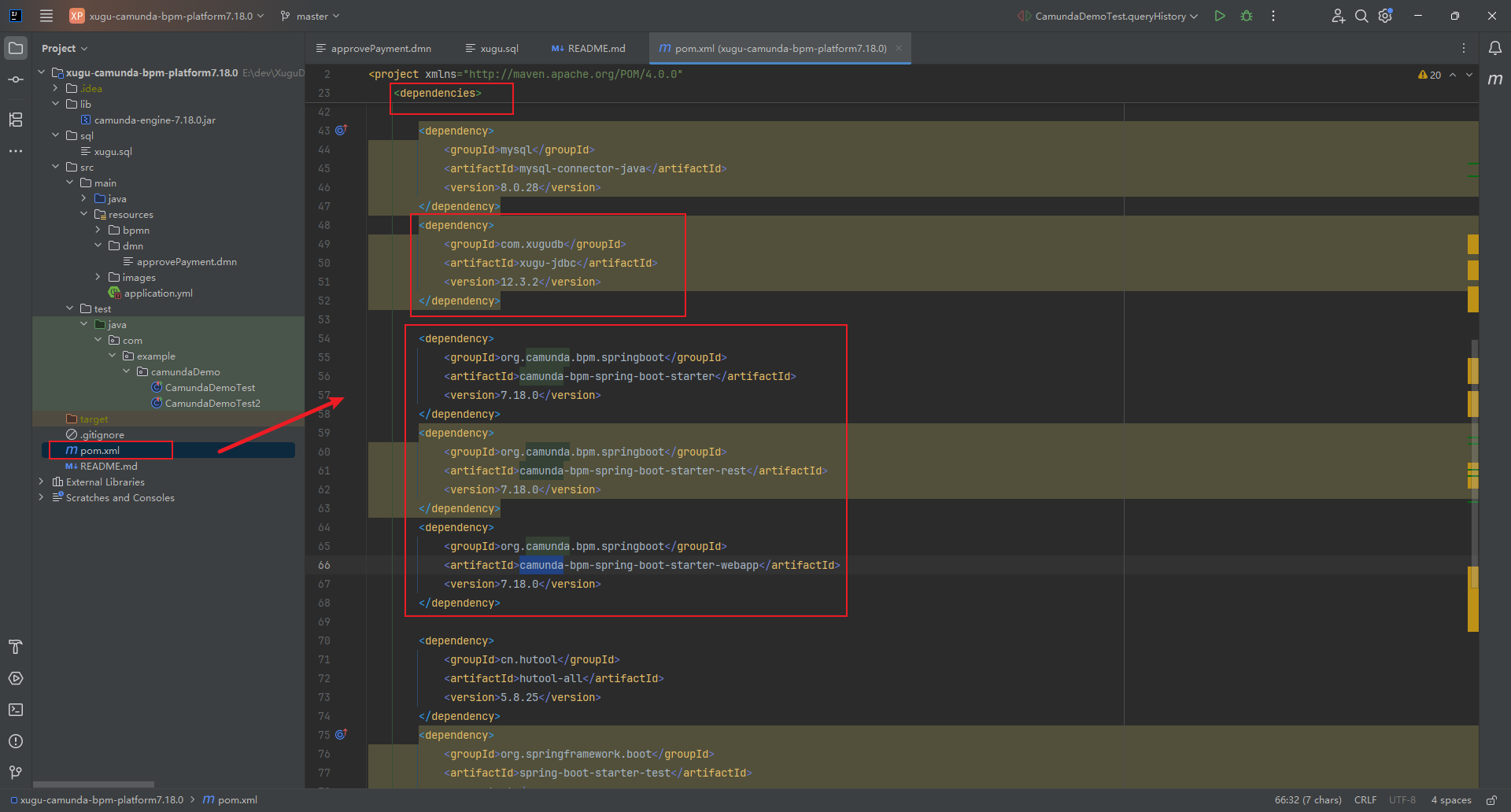

   图 2.3 xugu-camunda-bpm-platform项目依赖设置

4. camunda-bpm-platform 需要使用适配虚谷版，在示例项目根目录中执行以下 Maven 命令，并刷新/重新加载 Maven 项目。

   mvn install:install-file -Dfile=./lib/camunda-engine-7.18.0.jar -DgroupId=org.camunda.bpm -DartifactId=camunda-engine -Dversion=7.18.0 -Dpackaging=jar

提示

已执行过步骤 1.2 不再需要执行此步骤

2.2.2 修改 xugu-camunda-bpm-platform 项目中数据库连接信息

1. 执行示例项目中 xugu-camunda-bpm-platform7.18.0/sql/ 目录中 xugu.sql，创建数据库和表结构。

   -- system库中执行
   CREATE DATABASE `camunda` CHARACTER SET 'utf8_general_ci' TIME ZONE 'GMT+08:00';
   USE camunda;
   CREATE USER `camunda_demo` IDENTIFIED BY 'camunda_demo';
   GRANT CREATE ANY TABLE IN SCHEMA `camunda_demo` TO `camunda_demo`;

2. 修改 xugu-camunda-bpm-platform7.18.0/src/main/resources/application.yml 文件中的数据库连接信息。

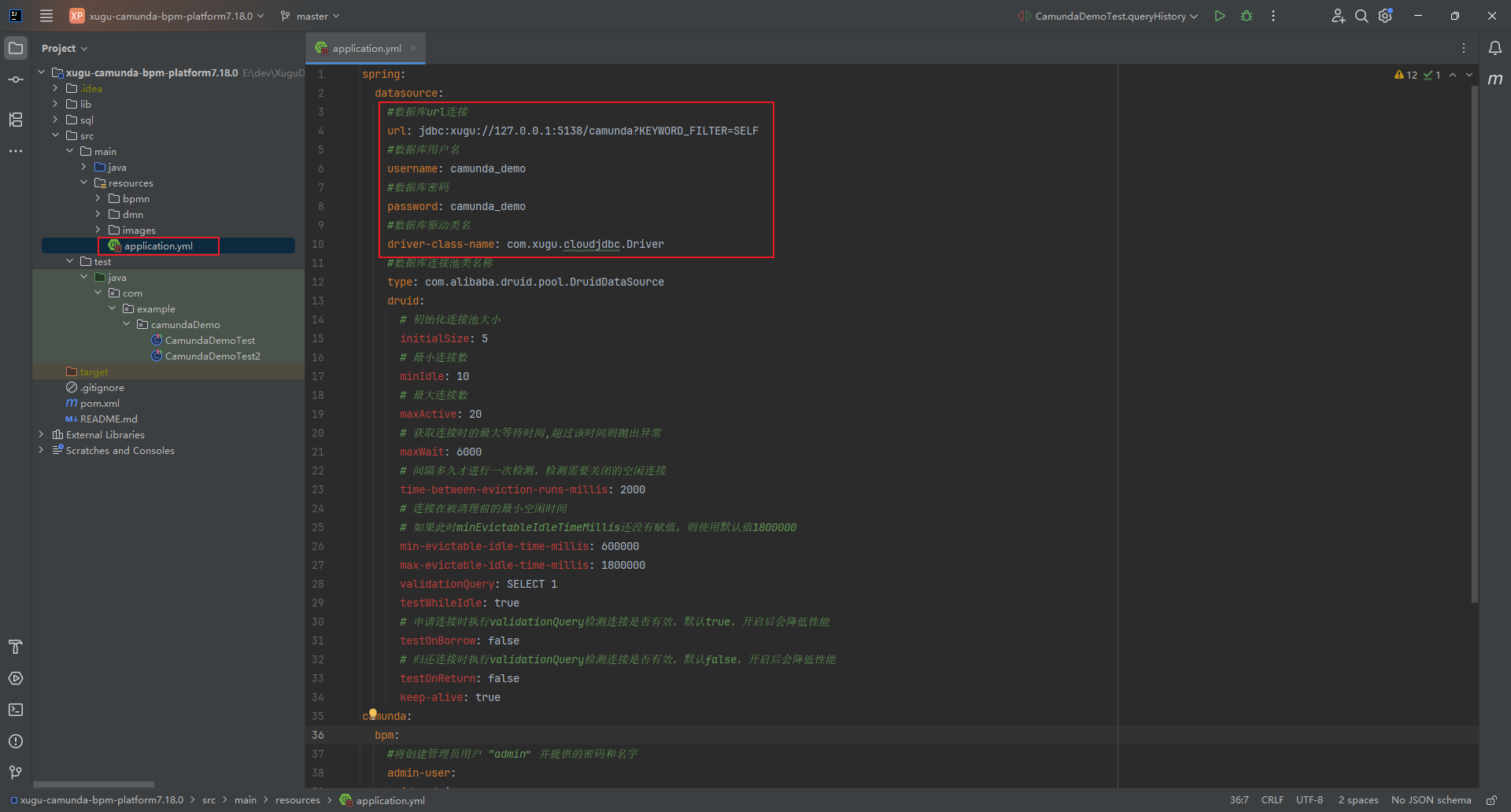

   图 2.4 xugu-camunda-bpm-platform项目配置详情

   spring:
      datasource:
         # 数据库url连接。关键字过滤：SELF
         url: jdbc:xugu://127.0.0.1:5138/camunda?KEYWORD_FILTER=SELF
         # 数据库用户名
         username: camunda_demo
         # 数据库密码
         password: camunda_demo
         # 数据库驱动类名
         driver-class-name: com.xugu.cloudjdbc.Driver
         # 数据库连接池类名称
         type: com.alibaba.druid.pool.DruidDataSource
         druid:
            # 初始化连接池大小
            initialSize: 5
            # 最小连接数
            minIdle: 10
            # 最大连接数
            maxActive: 20
            # 获取连接时的最大等待时间,超过该时间则抛出异常
            maxWait: 6000
            # 间隔多久才进行一次检测，检测需要关闭的空闲连接
            time-between-eviction-runs-millis: 2000
            # 连接在被清理前的最小空闲时间
            # 如果此时minEvictableIdleTimeMillis还没有赋值，则使用默认值1800000
            min-evictable-idle-time-millis: 600000
            max-evictable-idle-time-millis: 1800000
            # 心跳检测语句
            validationQuery: SELECT 1
            testWhileIdle: true
            # 申请连接时执行validationQuery检测连接是否有效，默认true，开启后会降低性能
            testOnBorrow: false
            # 归还连接时执行validationQuery检测连接是否有效，默认false，开启后会降低性能
            testOnReturn: false
            keep-alive: true
   camunda:
      bpm:
         # 将创建管理员用户 “admin” 并提供的密码和名字
         admin-user:
            id: admin
            password: 123456
            firstName: w
         # 将为 Tasklist 创建名为 “All tasks” 的默认筛选器
         filter:
            create: All tasks
         # 禁止自动部署resources下面的bpmn文件
         auto-deployment-enabled: false

提示

官方文档链接：camunda-engine-properties

2.2.3 运行 xugu-camunda-bpm-platform 项目

2.2.3.1 运行路径

1. 在项目路径 xugu-camunda-bpm-platform7.18.0/src/main/java/com/example/camundaDemo/CamundaBpmPlatformDemoApplication.java 中运行主启动类。

2. 第一次运行，在数据库创建表结构需要等待一段时间。待完全启动后访问本地 webapp 监控页面，用户名、密码配置在 application.yml。

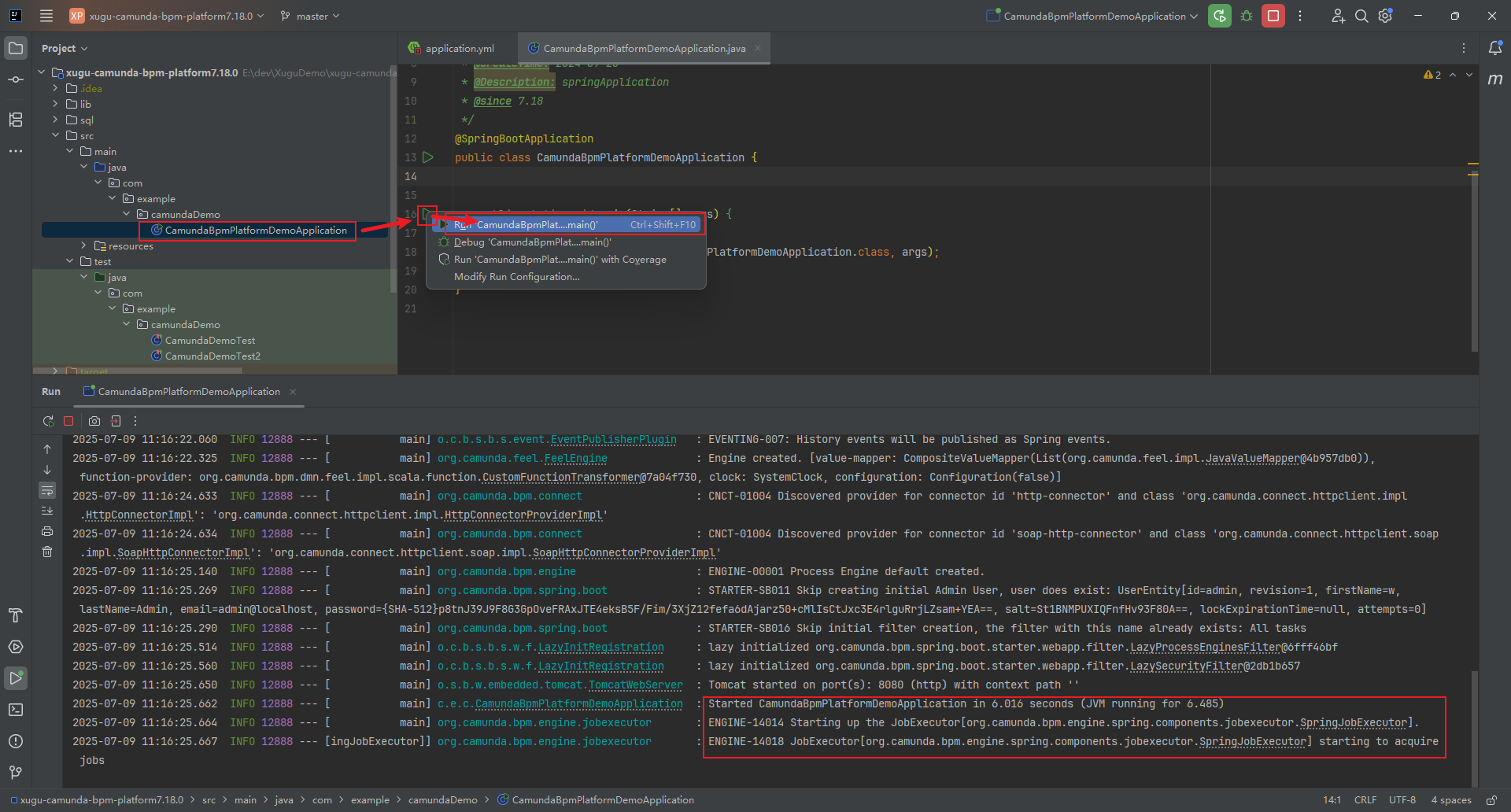

   图 2.5 xugu-camunda-bpm-platform项目运行路径

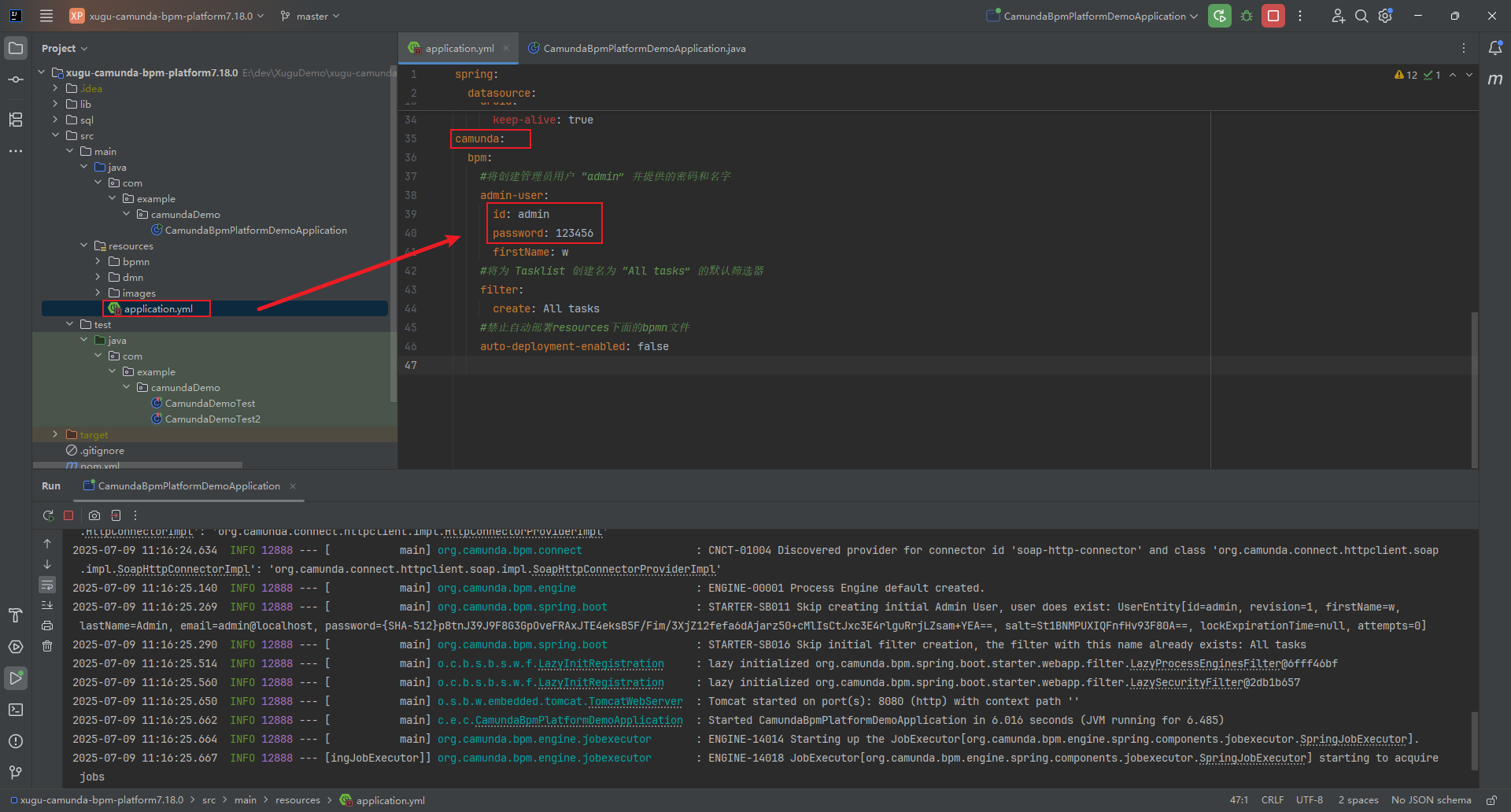

   图 2.6 camunda-webapp用户密码设置

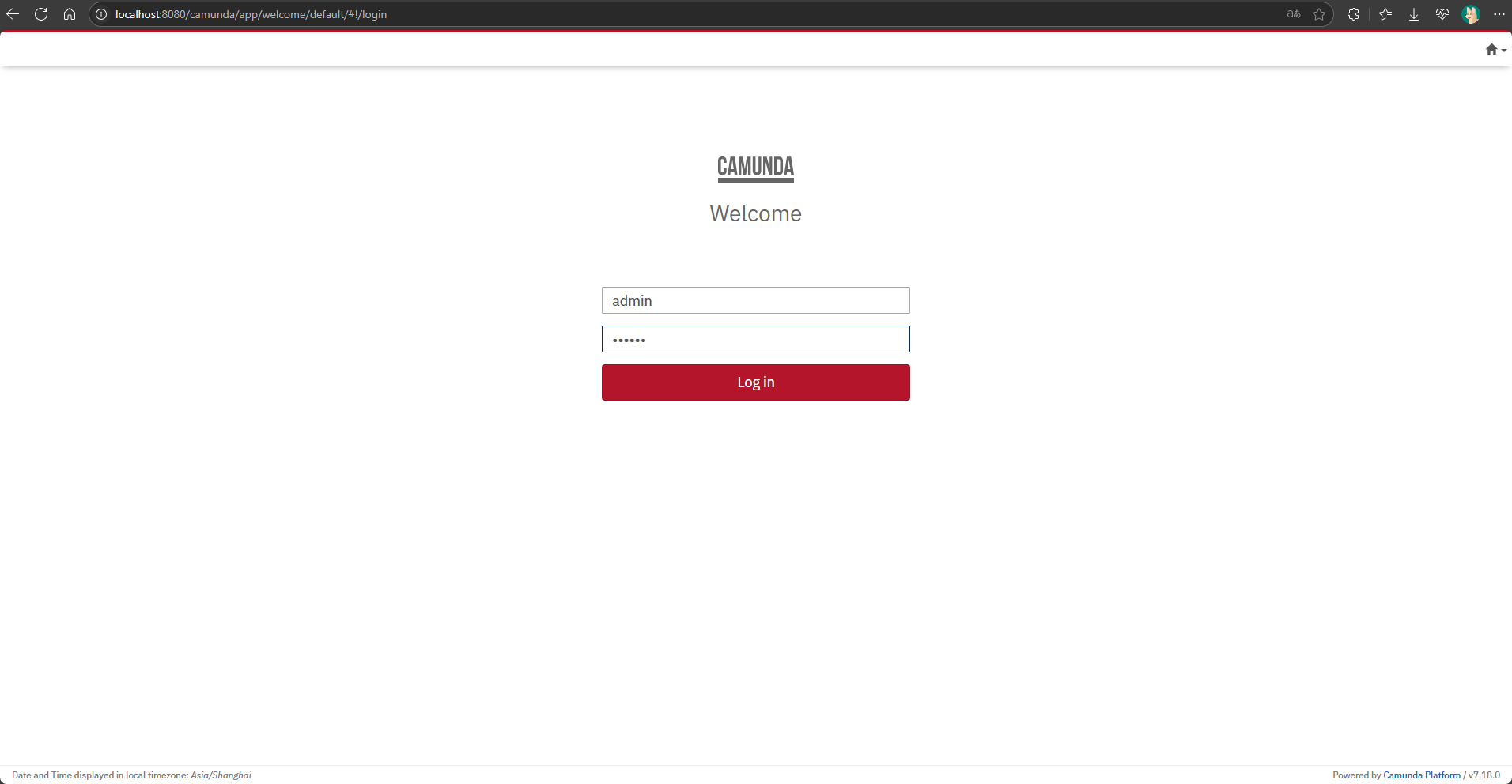

   图 2.7 camunda-webapp登录界面

3. 测试类文件存放于 xugu-camunda-bpm-platform7.18.0/src/test/java/com/example/camundaDemo 目录中。

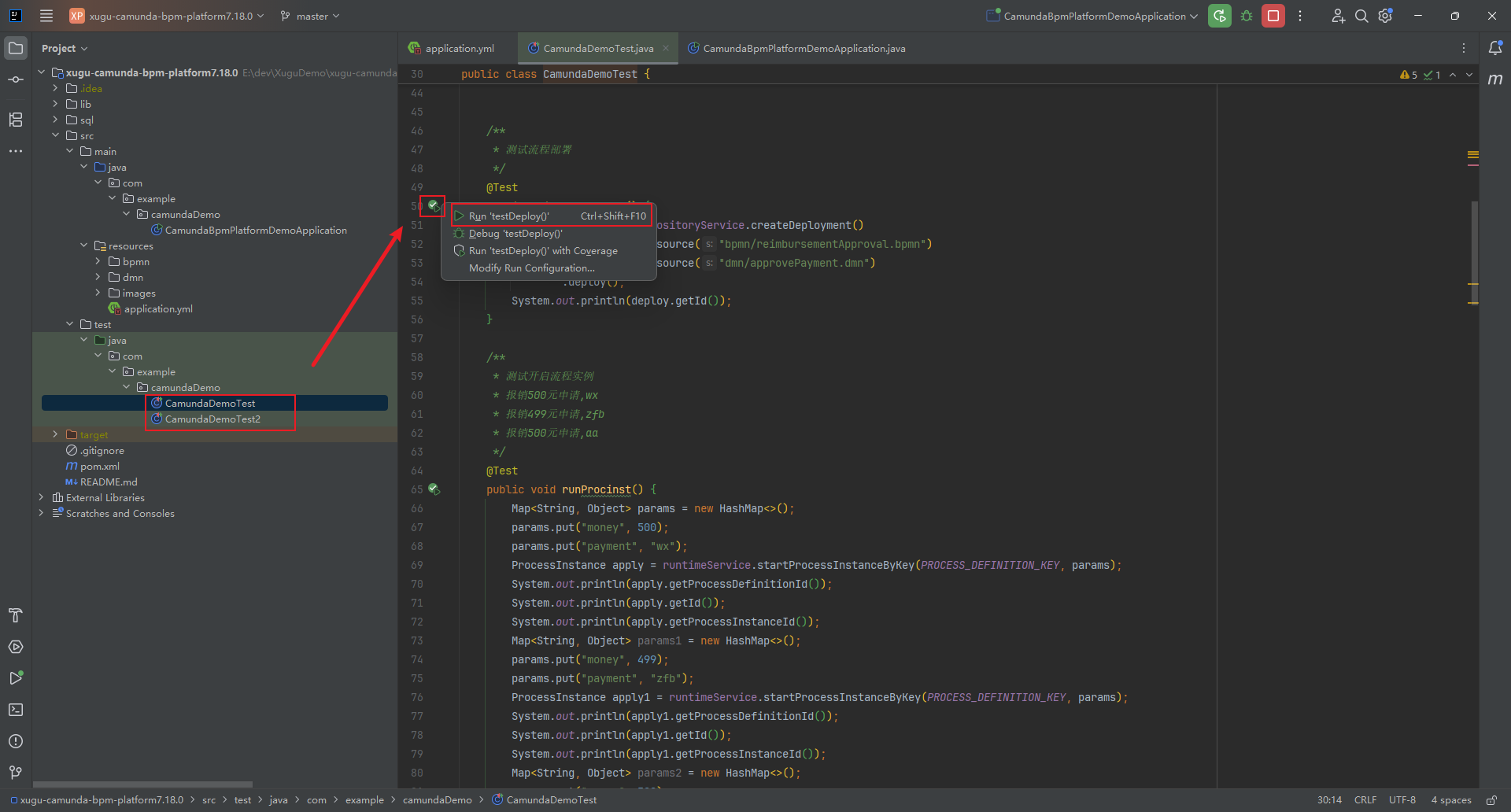

   图 2.8 xugu-camunda-bpm-platform项目测试入口

4. 按照 CamundaDemoTest.java 和 CamundaDemoTest2.java 中注释信息引导，依次测试流程部署、流程实例创建、任务查询与完成等方法。

2.2.3.2 测试流程定义部署与流程实例启动

1. 运行方法 com.example.camundaDemo.CamundaDemoTest#testDeploy，通过 org.camunda.bpm.engine.RepositoryService 部署流程实例：报销申请流程。

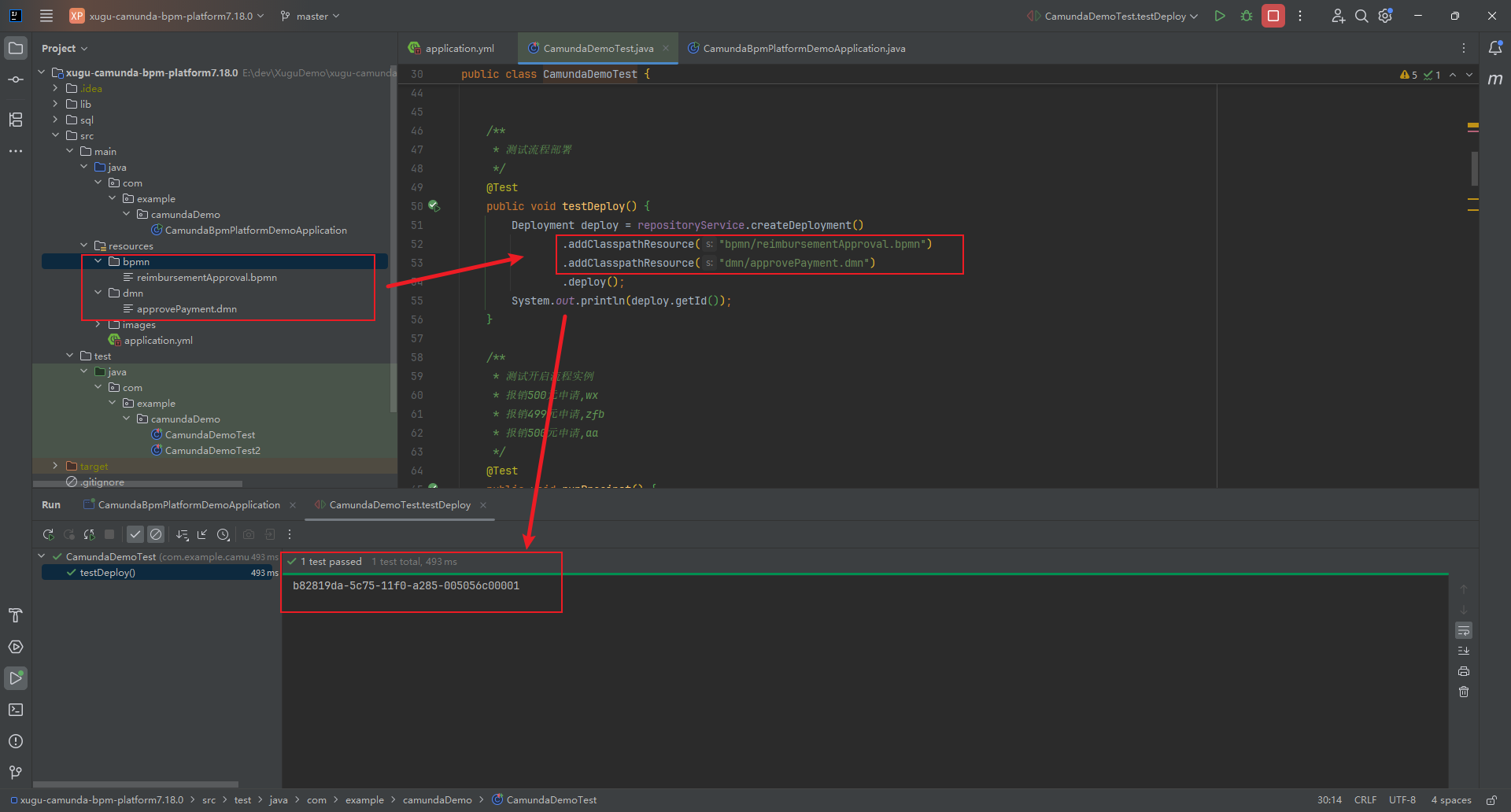

   图 2.9 xugu-camunda-bpm-platform项目测试流程部署

   提示

   官方文档链接：BPMN 2.0 实现参考
   官方文档链接：DMN 1.3 实现参考
   桌面建模器下载：Camunda Desktop Modeler

2. 访问本地webapp监控页面，依次点击 Cockpit » Processes » Name：报销申请流程，即可查看部署的流程相关信息及流程图。

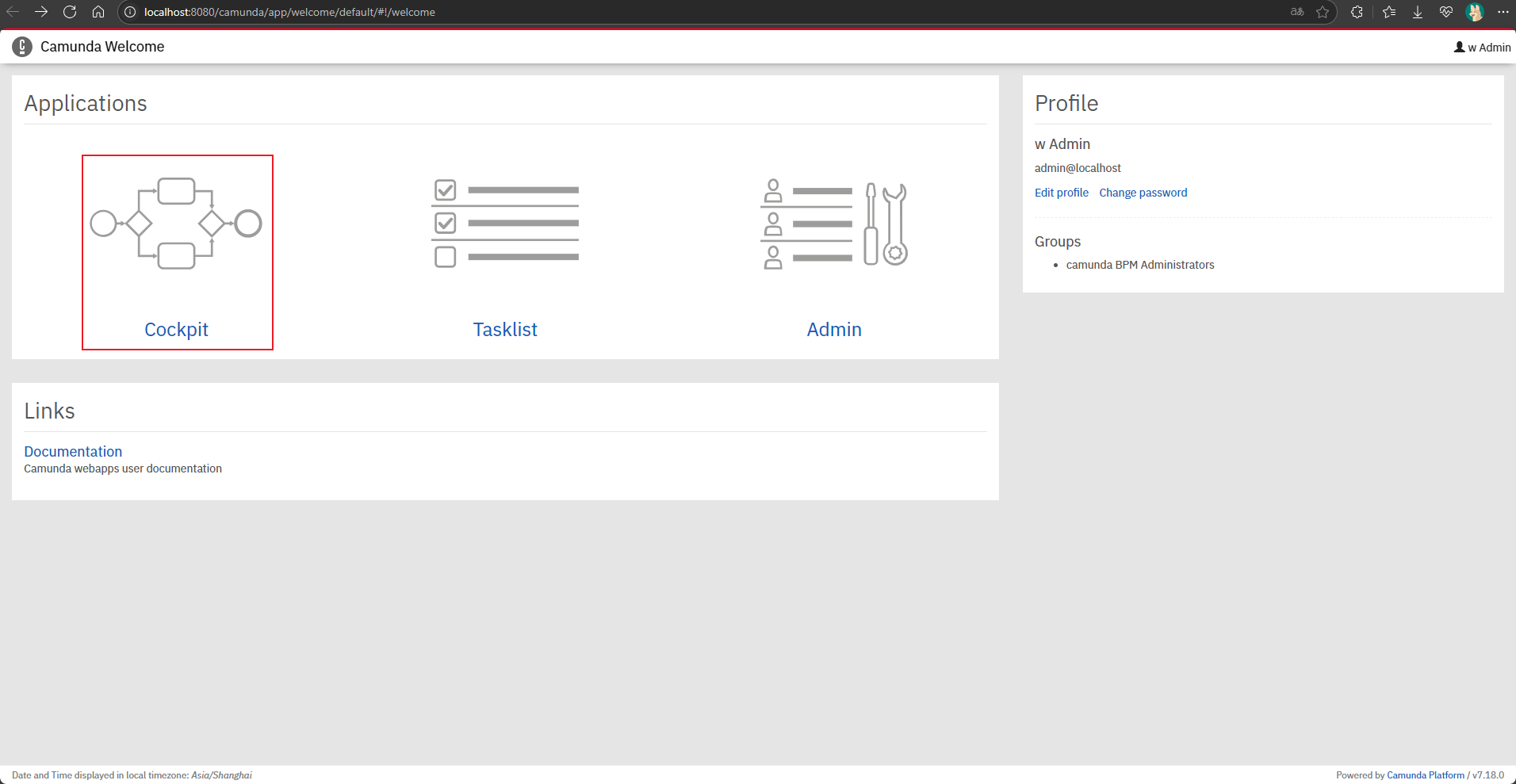

   图 2.10 webapps选择cockpit

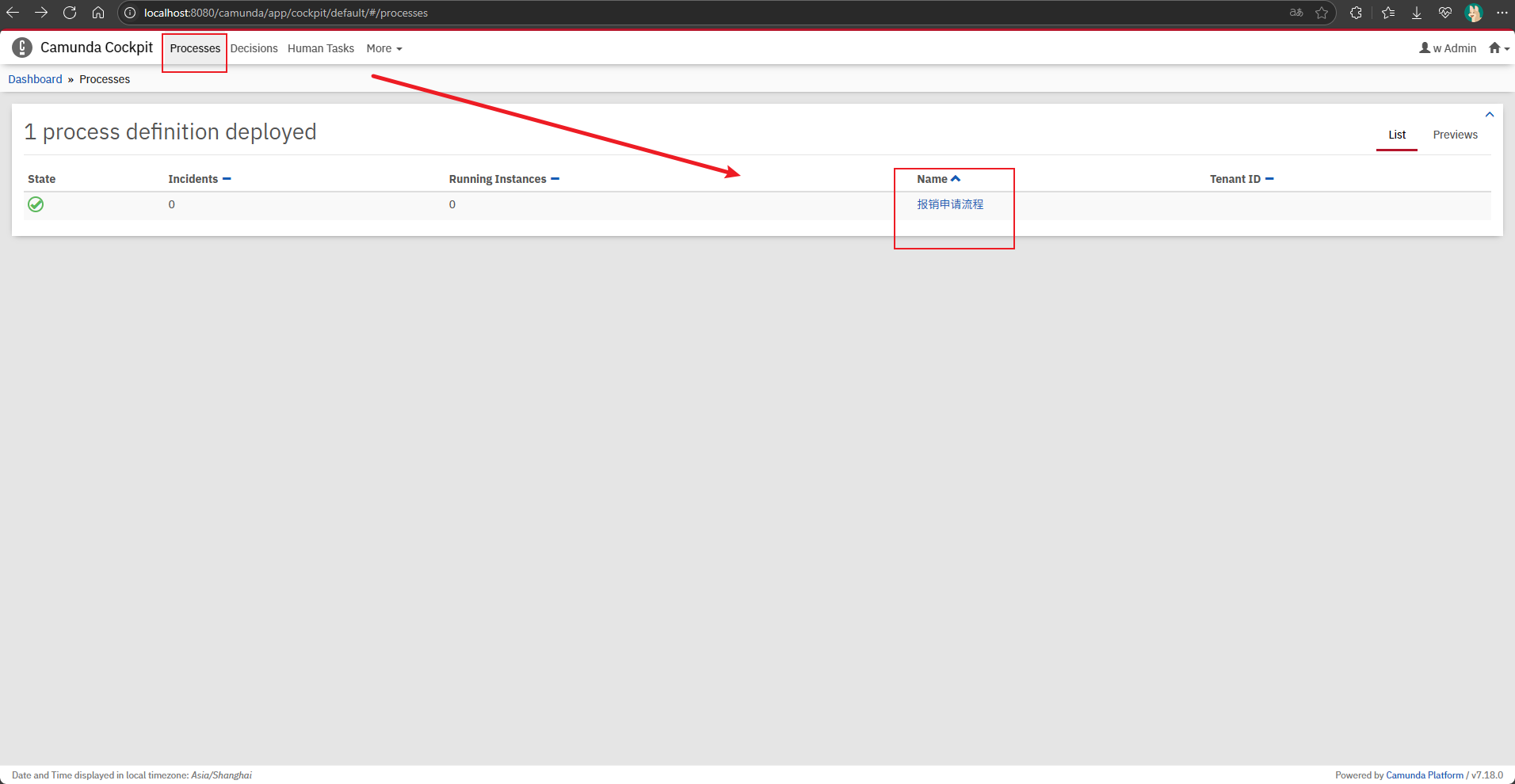

   图 2.11 webapps选择已部署的流程

   提示

   官方文档链接：webapps

3. 运行方法 com.example.camundaDemo.CamundaDemoTest#runProcinst 开启三个流程实例。

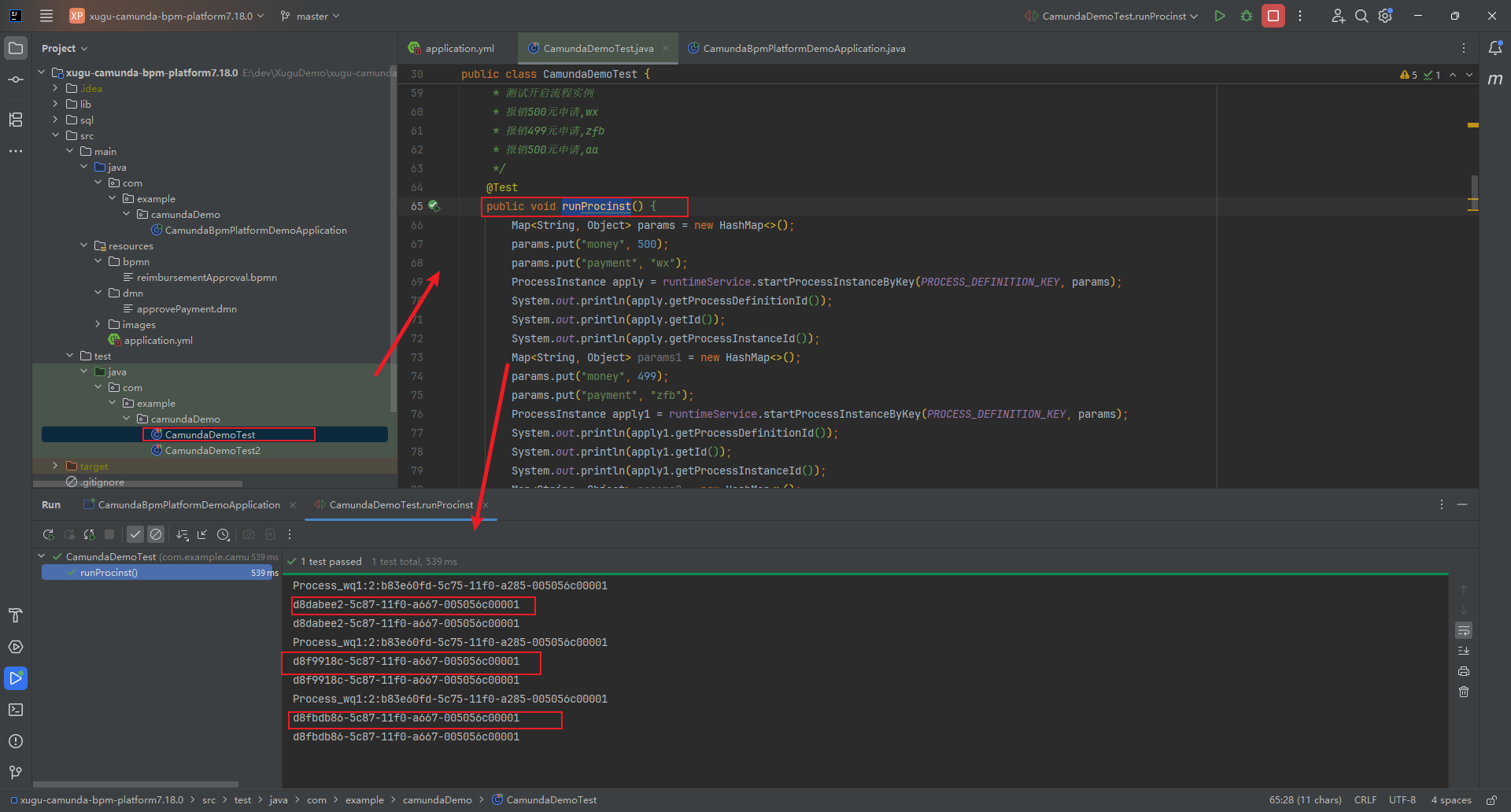

   图 2.12 xugu-camunda-bpm-platform项目测试启动流程实例

4. 本地 webapp 监控页面点击 Dashboard » Processes » 报销申请流程，即可浏览已开启的3个流程实例。

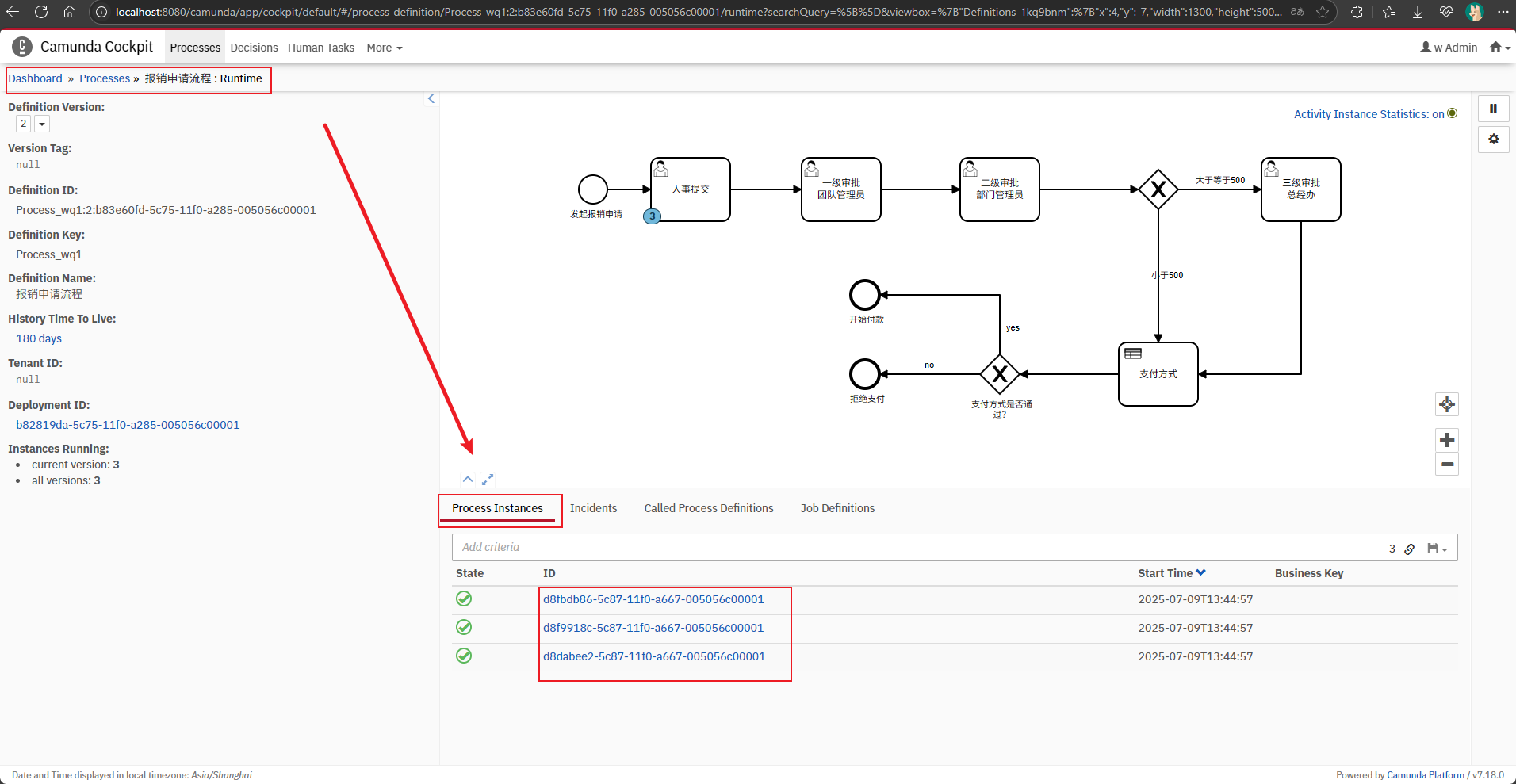

   图 2.13 webapps查看流程实例

5. 其它流程 API

   1. org.camunda.bpm.engine：Camunda 平台引擎的公共 API。API 的典型使用从创建一个 ProcessEngineConfiguration 开始（通常基于配置文件），然后可以从中获取一个 ProcessEngine。
   2. 通过从该 ProcessEngine 获取的服务，可以执行 BPM 和工作流操作：
      • RepositoryService：管理部署。
      • RuntimeService：用于启动和查询流程实例。
      • TaskService：提供管理人工（独立）任务的操作，如认领、完成和分配任务。
      • IdentityService：用于管理用户、组及其之间的关系。
      • ManagementService：提供引擎管理和维护操作，这些操作与业务流程的运行时执行无关。
      • HistoryService：提供有关正在进行和过去的流程实例的信息。
      • FormService：访问表单数据和渲染的表单，以启动新的流程实例和完成任务。

三、常见问题&解决办法

1. 出现报错 [E19260 L9 C26] 期待符号: syntax error, unexpected SELF, expecting ')'

   • 数据源链接参数加 KEYWORD_FILTER=SELF，参考步骤2.2.2。
   • 示例代码：url: jdbc:xugu://127.0.0.1:5138/camunda?KEYWORD_FILTER=SELF

2. 因 XuguDB 没有 MySQL 的 nullCatalogMeansCurrent=true 类似参数控制，所以需要手动创建用户并授权仅访问自己的 schema，避免未初始化表结构导致启动报错表或视图不存在。
